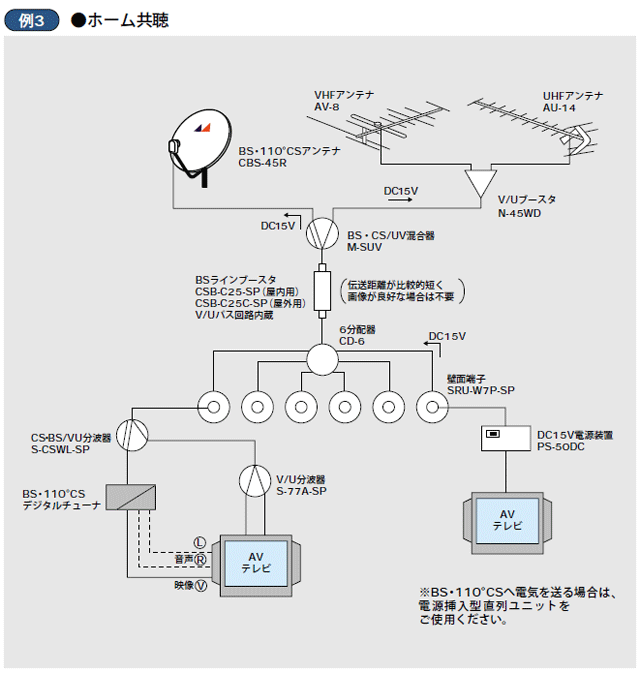

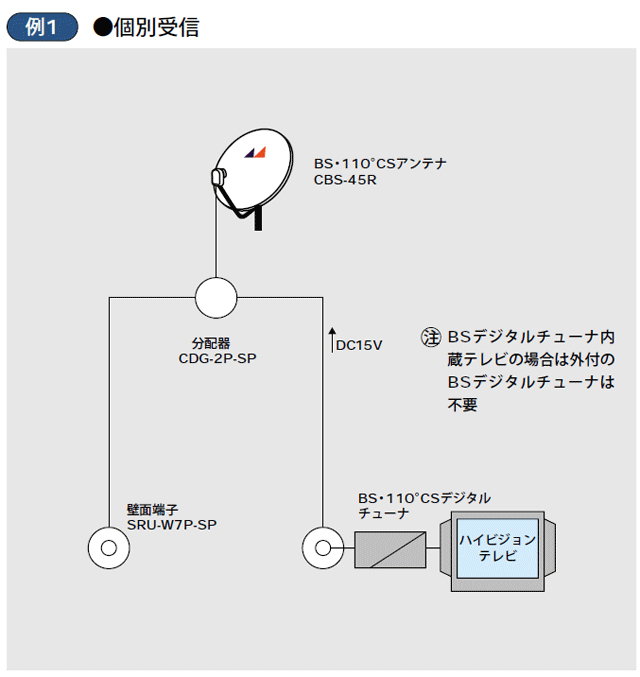

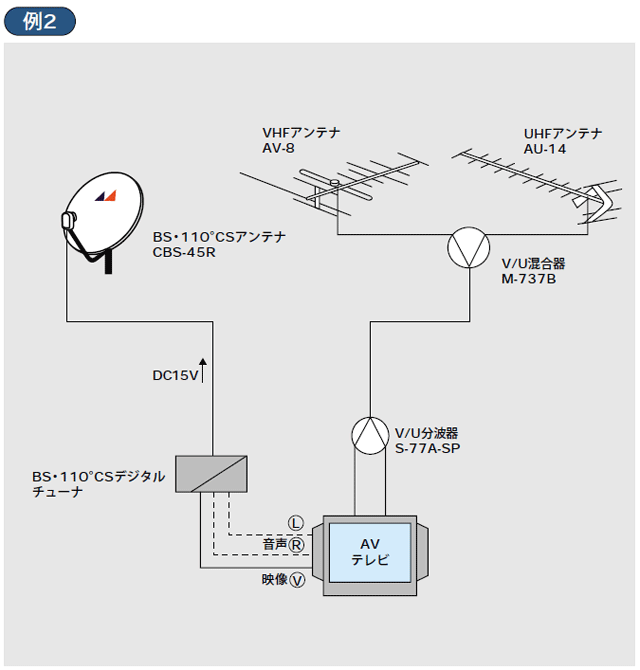

| ■BS・CS-IF方式 この方式は、BS・110°CSアンテナで受信した放送信号を、BS・110°CSコンバータで BS・CS-IF信号に変換し、そのまま分岐、分配器を通して伝送します。 この場合に使用する分岐、分配器などは、すべてBS・CS対応の機器となります。 （なお、BS・CS-IF信号レベルが、チューナの入力において、レベル不足になる場合は、 BS・CSブースタが必要となります。） 受信者宅では原則として、テレビ1台に対してチューナが1台必要となります。 |
| ※配線上の注意 ●配線ケーブルは、必ず衛星対応用同軸ケーブルをご使用ください。 ●BS・CSブースタの選定については、システム及び電波状況に応じてお選びください。 ●分岐、分配器の空端子には、必ずCS対応型ダミー抵抗（DF-75C）を付けてください。 ●BS・110°CSデジタルチューナの入力レベルは、50dBμV以上になるように設定してください。 ●C15型レセプタクルは、芯線の直径が0.8φ専用です。 同軸ケーブルの芯線外径が0.8φをこえる時は、そのケーブルに適合する C15型コネクタをご使用ください。 ※衛星放送は、雷雨や豪雨のような強い雨が降ったり雪がアンテナに付着すると、電波が弱くなり一時的に画面や音声に雑音が出たり、ひどい場合には、全く受信できなくなることがあります。これは気象条件によるもので、アンテナやチューナの故障ではありません。 |
 |
 |
 |
|
|||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
